75G5

Form Factor: 3U cPCI
Category: マルチファンクション I/O ボード
Supplier: North Atlantic Industries (NAI)
Application(s): 航空機搭載向け, 艦船搭載向け

・3U cPCIマルチファンクションI/Oボード
​・​最大3つまでのファンクションモジュールを搭載可能
​・40種類以上の既存のモジュールから用途に合わせて選択
・各ファンクションモジュールに接続する独立SerDesインターフェイス x 1
・PCIバス若しくはデュアルギガビットイーサネット(Gig-E)を介してコントロール
・2x 10/100/1000 Base-T Ethernet; 2 リア、若しくは 1 リア + 1 フロント
・ソフトウェアサポートキット(SDK)とドライバ利用可
・バックグランドで実⾏されるビルトインテストを実装
・動作保証温度: 0° C to +70° C(コマーシャルタイプ)、-40° C to +85° C(堅牢タイプ)

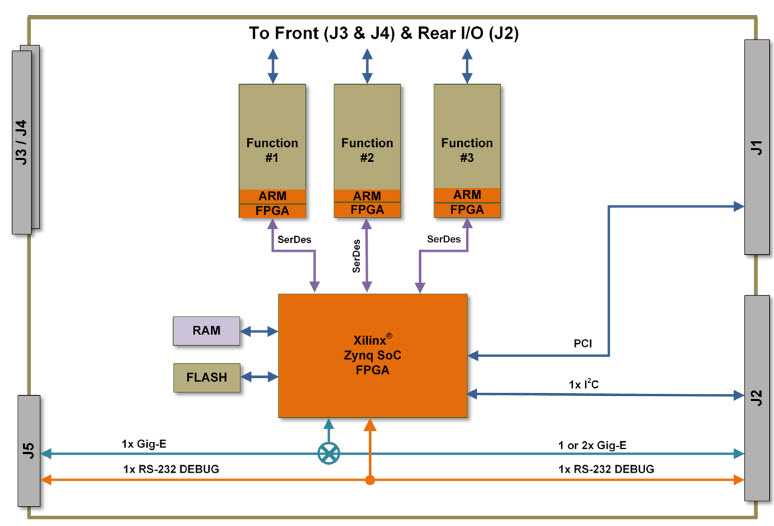

75G5 Block Diagram

North Atlantic Industries社のマルチファンクションI/Oボードは、予め用意された40種類以上の各種オプションモジュールを、1枚のボードに最大6種類選択して搭載でき、COTS製品をカスタマイズすることが可能です。
バックグランドで実⾏されるビルトインテストが実装されており、ボードレベル、モジュールレベル、チャンネルレベルでの不具合もしくはケーブルの接触不良、ショート、許容範囲外のセンサー信号⼊⼒といった障害を検出することができます。
オプションモジュールをSBCと組み合わせることにより、競合他社より少ない枚数のボードでシステムを構成することでき、省スペース、省重量、省電力(SWaP)を実現します。
また、カスタムボードを設計製造する必要がないためNREが不要で、コスト削減、短納期に対応可能です。
搭載⽤電源も含めて、North Atlantic Industries社のCOTS製品を組み合わせることでシステムを構成することができるので、動作保証の取れた製品としてすぐに利⽤することが可能です。

データシート: 75G5_DS.pdf
メーカーページ: ここをクリック.
